3. GNS3 Setting

GNS VM 추가하기



GNS 설치를 마치고난 뒤 체크를 해제 하지 않고 확인을 누르게 되면 GNS가 실행이 됩니다.

실행 된 채로 설정을 하라고 나올텐데 그대로 나두고 나옵니다.

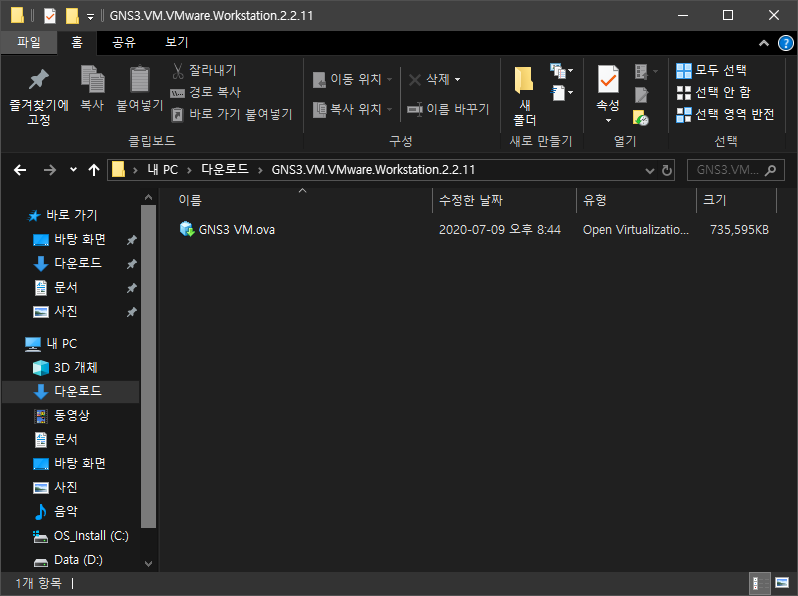

아까 기억하고 있으라고한 GNS3 VM을 다운 받은 경로로 들어가게 되면 zip파일이 있습니다.

압축을 풀어주게 되면‘GNS3 VM.ova’파일이 나오게 됩니다.

여기서 파일을 열어주시면

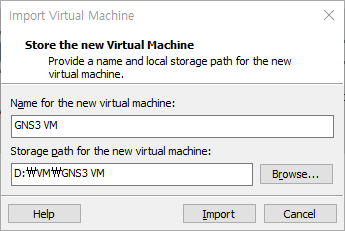

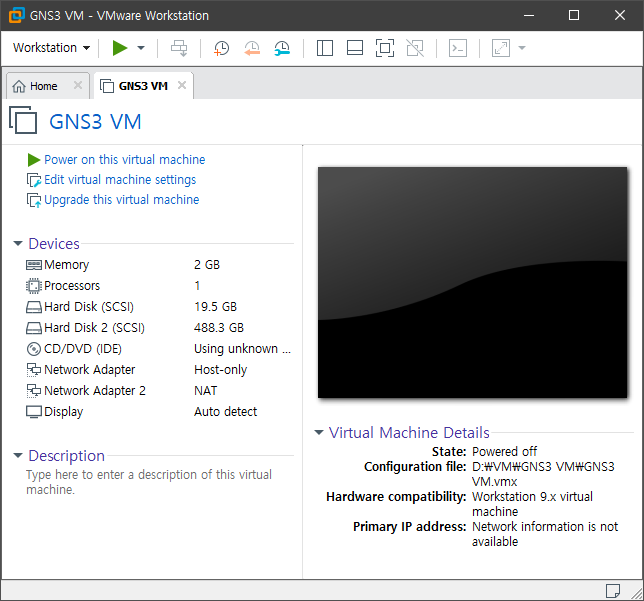

이런식으로 가상머신 import창이 뜨게 됩니다.

여기서‘import’를 누르고 조금 기다리시면 가상머신이 추가가 됩니다.

렇게 정상적으로 추가 됬다면 다음으로 GNS3와 GNS3 VM을 연동해 주어야 합니다.





GNS3 와 GNS3 VM 연동하기



설치 후 잠시 내려두었던 GNS3창을 다시 띄어주시면 아래와 같은 창이 있을건데

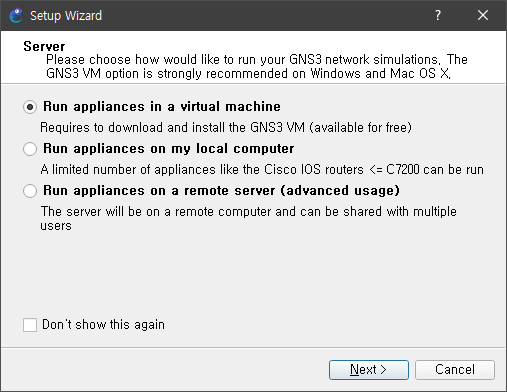

여기서 맨 위의 체크박스에 체크해 주면 됩니다.

첫 번째 체크박스는 아까 올린 GNS3 VM에서 거의 모든 장비들이 실행되게 됩니다.



두 번째 체크박스는 local computer 즉 현재 GNS3를 실행시키고 있는 컴퓨터의 서버에서 실행되게 됩니다.

local computer는 GNS사용에 제약이 많이 걸려 가능한 첫 번째 설정을 사용하는게 좋습니다.



세 번째 체크박스는 remote server인데 사용해 본적이 없어서 잘 모르지만 찾아보았을 때

다른 서버 컴퓨터의 운영체제에 GNS remote를 설치하여 운영하는 형식입니다.

이런식으로 사용하면 서버의 자원 절약, 다중 사용자 등 여러 이점이 많지만 서버가 따로 필요합니다.



또한 VPN을 사용하여 이용 할 수 있는데 VPN사용 이유는 라우터와 콘솔 연결시 Telnet을 사용해야 하는데

Telnet 평문전송의 보안을 위하여 VPN을 사용을 권장한다고 합니다.



아무튼 Next를 누르게되면 local server 설정창이 나오게 됩니다.

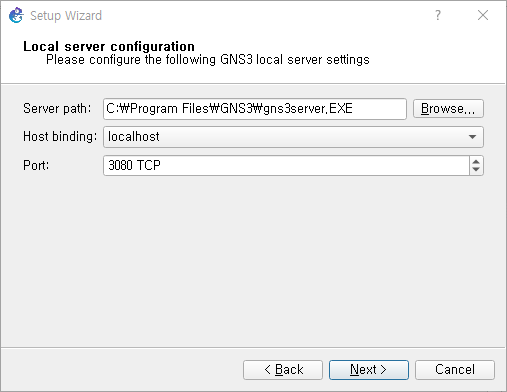

Host binding으로 서버 위치를 바꿀수도 있고 Port를 바꿔줄수도 있습니다.

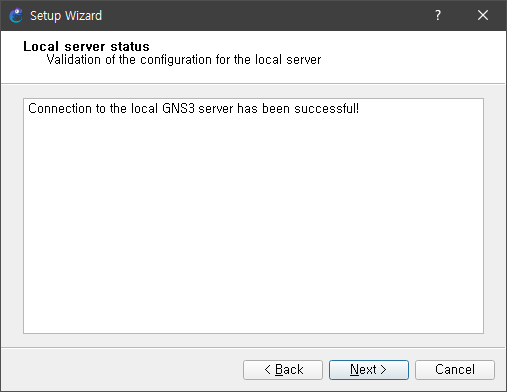

Next를 누르시면 GNS3 local Server와 접속이 완료되었다는 창이 뜨고 Next를 누르시면

다음으로 GNS VM설정으로 넘어왔습니다.

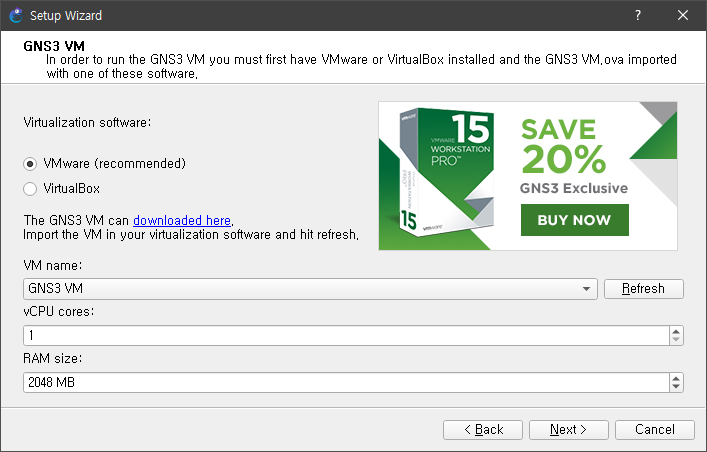

VMware와 VirtualBox 어디에 GNS VM이 올라가있나 확인 후 체크해 주시고



VM name에 GNS3 VM이 잘 추가 되어 있는 경우 자동으로 잡아놓는데 추가가 안되어 있는경우에는

콤보박스를 눌러도 없는경우가 있습니다.

그럴땐 추가된 VMware나 VirtualBox에서 추가한 VM을 지우고 다시 추가해보시면 되는데 그래도 없을 경우

이 설정도 나중에 할 수 있기 때문에 무시하시고 Next를 누르고 다음으로 넘어가셔도 무방합니다.



나중에 오류를 고치는 포스팅도 할 예정입니다.

알고있는 오류해결법은 모두 올리겠습니다.



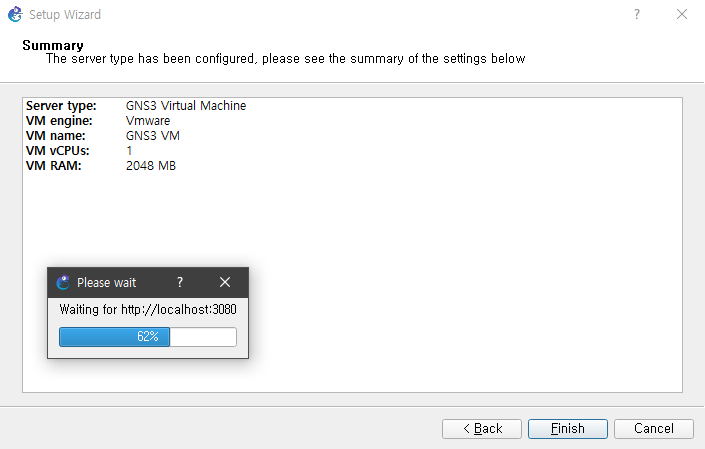

만약 정상적으로 되었다면 Next를 누를시 아래와 같이 GNS창이 뜨게 될겄입니다.

이 과정에서 GNS VM이 추가된 플랫폼에서 GNS VM이 자동으로 실행되게 됩니다.

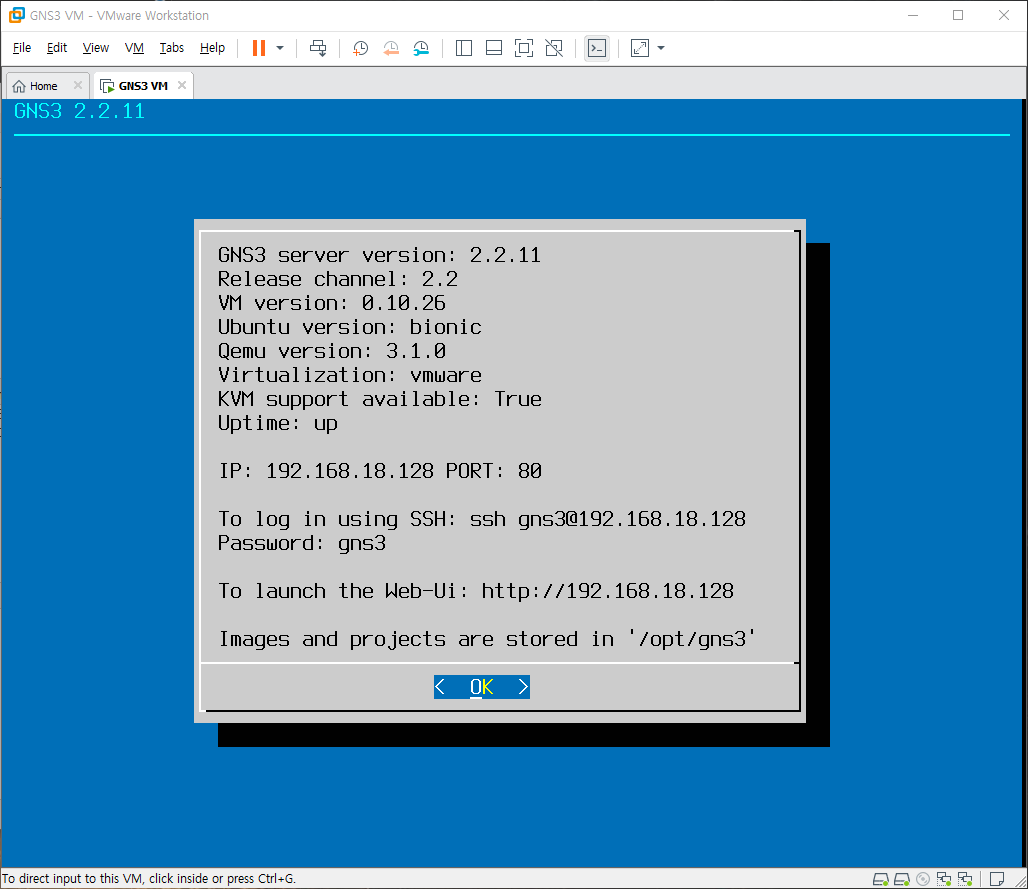

잘 부팅이 되었다면 위와 같은 화면으로 GNS VM이 우리를 반겨줄 것입니다.

KVM support available이 True로 들어와 있는지 확인해 주시고

다시 GNS3창으로 돌아와서

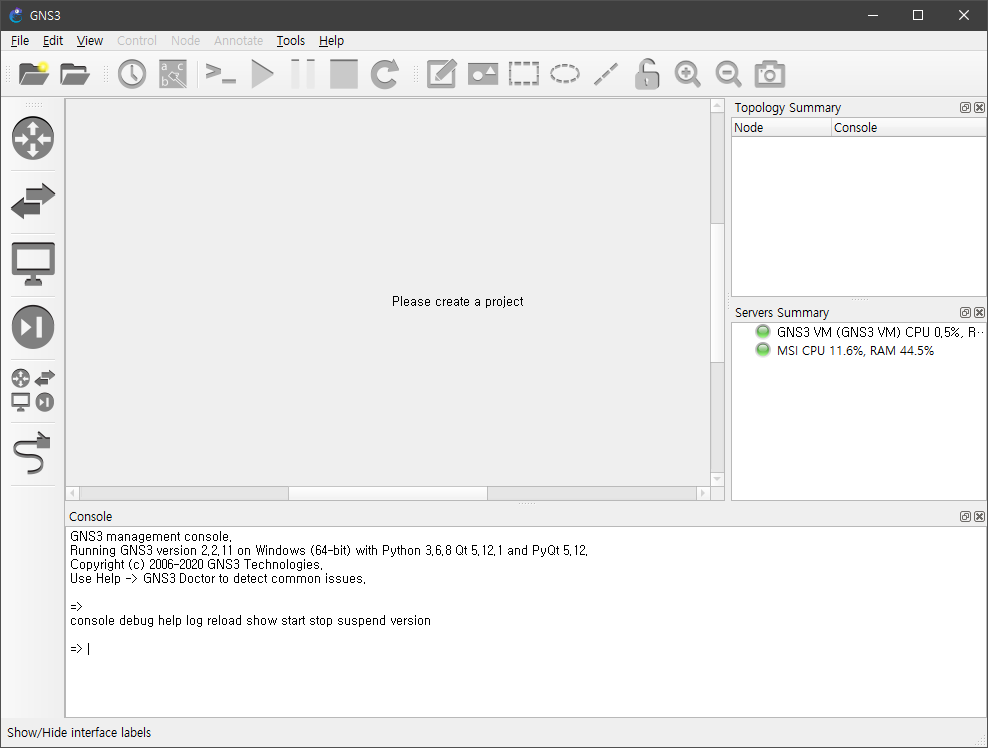

오른쪽 중간의 Servers Summary에서 두 불중 하나라도 빨간불이 안뜬다면 성공입니다.





이상으로 GNS Setting을 마치겠습니다.



다음장부터는 GNS3로 본격적인 실습을 해보겠습니다.

감사합니다.
